Raccordi impianti frenanti per treni

articolo .srm

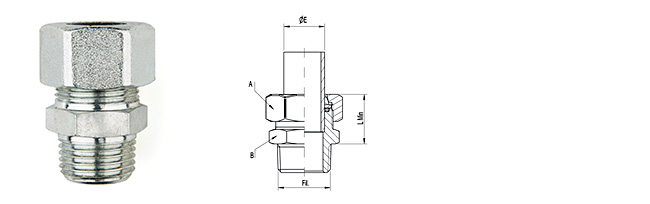

raccordo di estremitÁ filetto
Ø E Fil LMin ChA ChB CODICE
6 1/8” 33 18 16 .SRM 06 10
6 1/4” 35 18 16 .SRM 06 13
6 3/8” 35 18 18 .SRM 06 17
6 1/2” 36 18 22 .SRM 06 21
8 1/8” 34,5 19 17 .SRM 08 10
8 1/4” 36 19 17 .SRM 08 13
8 3/8” 36 19 18 .SRM 08 17
8 1/2” 37 19 22 .SRM 08 21
10 1/8” 35,5 21 19 .SRM 10 10
10 1/4” 36,5 21 19 .SRM 10 13
10 3/8” 36,5 21 19 .SRM 10 17
10 1/2” 38 21 22 .SRM 10 21
12 1/2” 39,5 25 22 .SRM 12 21
12 3/4” 43 25 28 .SRM 12 27
14 1/4” 40,5 27 24 .SRM 14 13
14 3/8” 41,5 27 24 .SRM 14 17
14 1/2” 41,5 27 24 .SRM 14 21
14 3/4” 45 27 28 .SRM 14 27
15 1/2” 39 27 25 .SRM 15 21
15 3/4” 41,5 27 28 .SRM 15 27
16 1/2” 39,5 29 27 .SRM 16 21
16 3/4” 41 29 28 .SRM 16 27
16 1” 44 29 34 .SRM 16 34
18 3/8” 41 31 28 .SRM 18 17
18 1/2” 41,5 31 28 .SRM 18 21
18 3/4” 44,5 31 28 .SRM 18 27
18 1” 48 31 34 .SRM 18 34
20 1/2” 43,5 33 30 .SRM 20 21
20 3/4” 43 33 30 .SRM 20 27
20 1” 47 33 34 .SRM 20 34
22 1/2” 42 37 34 .SRM 22 21
22 3/4” 45 37 34 .SRM 22 27
22 1” 48 37 34 .SRM 22 34
25 3/4” 46 42 38 .SRM 25 27
25 1” 48 42 38 .SRM 25 34
28 3/4” 47 43 40 .SRM 28 27
28 1” 50 43 40 .SRM 28 34
30 3/4” 47 47 44 .SRM 30 27
30 1” 50 47 44 .SRM 30 34
32 1” 52 50 45 .SRM 32 34
35 1” 51,5 52 47 .SRM 35 34
35 1 1/4” 52 52 48 .SRM 35 42
38 1 1/4” 53,5 54 50 .SRM 38 42
42 1 1/4” 54 64 60 SRM 42 42
45 1 1/2” 58,5 69 65 .SRM 45 49
50 1 1/2” 58 72 70 .SRM 50 49
50 2” 58 72 70 .SRM 50 48
54 2” 60,5 75 70 .SRM 54 48
1/4” 1/4” 38 27 24 .SRM 56 13
3/8” 1/4” 39,5 30 27 .SRM 60 13
3/8” 3/8” 39,5 30 27 .SRM 60 17
3/8” 1/2” 40 30 27 .SRM 60 21
1/2” 1/2” 42 37 34 .SRM 62 21
1/2” 3/4” 43 37 34 .SRM 62 27
3/4” 3/4” 45 43 40 .SRM 69 27
1” 3/4” 40 52 48 .SRM 90 27
1” 1” 52 52 48 .SRM 90 34
1 1/4” 1 1/4” 53 64 60 .SRM 93 42
1 1/2” 1 1/2” 57 69 65 .SRM 97 49
2” 2” 61 82 80 .SRM 95 48
