Raccords pour installations de freinage pour trains

Article .sGm

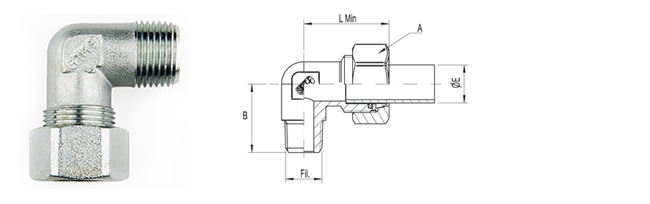

EQUERRE MALE
Ø E Fil LMin ChA ChB CODE
6 1/8” 29 18 21,5 .SGM 06 10
6 1/4” 30 18 23,5 .SGM 06 13
8 1/4” 31 19 25,5 .SGM 08 13
8 3/8” 31 19 25,5 .SGM 08 17
10 1/4” 33 21 24 .SGM 10 13
10 3/8” 33 21 25 .SGM 10 17
10 1/2” 34 21 30,5 .SGM 10 21
12 1/4” 35 25 28,5 .SGM 12 13
12 3/8” 35 25 27 .SGM 12 17
12 1/2” 35 25 29 .SGM 12 21
12 3/4” 37 25 32,5 .SGM 12 27
14 1/4” 39 27 27,5 .SGM 14 13
14 3/8” 39 27 27,5 .SGM 14 17
14 1/2” 39 27 30 .SGM 14 21
14 3/4” 39 27 33 .SGM 14 27
15 3/8” 37 27 27,5 .SGM 15 17
15 1/2” 37 27 30,5 .SGM 15 21
16 3/8” 38 29 28 .SGM 16 17
16 1/2” 38 29 29 .SGM 16 21
16 3/4” 38 29 32,5 .SGM 16 27
18 3/8” 40 31 26,5 .SGM 18 17
18 1/2” 40 31 29 .SGM 18 21
18 3/4” 40 31 32,5 .SGM 18 27
18 1” 41 31 41 .SGM 18 34
20 1/2” 39 33 33 .SGM 20 21
20 3/4” 39 33 35,5 .SGM 20 27
20 1” 39 33 40 .SGM 20 34
22 3/4” 40 37 35 .SGM 22 27
22 1” 40 37 38,5 .SGM 22 34
25 3/4” 44 42 36 .SGM 25 27
25 1” 44 42 38 .SGM 25 34
28 3/4” 44 43 36 .SGM 28 27
28 1” 44 43 38,5 .SGM 28 34
30 3/4” 50 47 44 .SGM 30 27
30 1” 50 47 47,5 .SGM 30 34
32 3/4” 53 50 46 .SGM 32 34
35 1 1/4” 53 52 48,5 .SGM 35 42
38 1 1/4” 60 54 51,5 .SGM 38 42
1/4” 1/4” 36 27 25,5 .SGM 56 13
3/8” 3/8” 37 30 28 .SGM 60 17
1/2” 1/2” 38 37 33 .SGM 62 21
3/4” 3/4” 42 43 40 .SGM 69 27
1” 1” 43 52 47 .SGM 90 34
1 1/4” 1 1/4” 56 64 51,5 SGM 93 42
1 1/2” 1 1/2” 62 69 57 .SGM 97 49
2” 2” 70 82 58 .SGM 95 48
