Raccords pour installations de freinage pour trains

Article .sRR

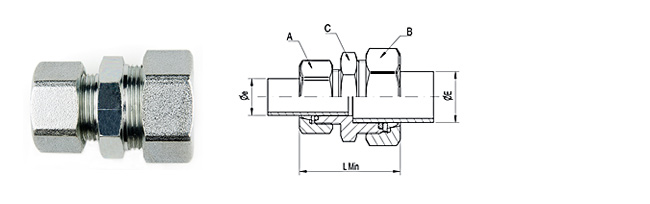

UNION ReDUIT
Ø E Ø e LMin ChA ChB ChC CODE
8 6 42 18 19 18 .SRR 08 06
10 8 43 19 21 20 .SRR 10 08
12 8 45 19 25 23 .SRR 12 08
12 10 46 21 25 23 .SRR 12 10
14 8 47 19 27 25 .SRR 14 08
14 10 48 21 27 25 .SRR 14 10
14 12 49 25 27 25 .SRR 14 12
16 12 47 25 29 27 .SRR 16 12
16 14 49 27 29 27 .SRR 16 14
18 12 49 25 31 30 .SRR 18 12
18 14 51 27 31 30 .SRR 18 14
20 14 52 27 33 32 .SRR 20 14
20 18 52 31 33 32 .SRR 20 18
22 18 52 31 37 34 .SRR 22 18
25 18 50 31 42 38 .SRR 25 18
25 20 52 33 42 38 .SRR 25 20
25 22 51 37 42 38 .SRR 25 22
28 20 51 33 43 40 .SRR 28 20
28 22 51 37 43 40 .SRR 28 22
28 25 54 42 43 40 .SRR 28 25
30 22 53 37 47 45 .SRR 30 22
30 25 54 42 47 45 .SRR 30 25
30 28 54 43 47 45 .SRR 30 28
32 20 54 33 50 46 .SRR 32 20
3/8” 1/4” 45 27 30 28 .SRR 60 56
1/2” 1/4” 47 27 37 34 .SRR 62 56
1/2” 3/8” 47 30 37 34 .SRR 62 60
3/4” 1/4” 48 27 43 40 .SRR 69 56
3/4” 3/8” 49 30 43 40 .SRR 69 60
3/4” 1/2” 50 37 43 40 .SRR 69 62
1” 3/8” 54 30 52 48 .SRR 90 60
1” 1/2” 55 37 52 48 .SRR 90 62
1” 3/4” 56 43 52 48 .SRR 90 69
1 1/4” 1/2” 56 37 64 60 .SRR 93 62
1 1/4” 3/4” 56 43 64 60 .SRR 93 69
1 1/4” 1” 59 52 64 60 .SRR 93 90
1 1/2” 3/4” 57 43 69 65 .SRR 97 69
1 1/2” 1” 60 52 69 65 .SRR 97 90
1 1/2” 1 1/4” 60 64 69 65 .SRR 97 93
2” 1” 65 52 82 80 .SRR 95 90
2” 1 1/4” 65 64 82 80 .SRR 95 93
2” 1 1/2” 68 69 82 80 .SRR 95 97
