MONTAGE-ANLEITUNG

Vorbereitung der Rohre und der Anschlüsse

Das Prinzip, auf dem der RTAU/SIRIT-Anschluss basiert, sichert auch bei nicht perfekt ausgerichteten Rohren (zulässige Axialverschiebung ± 4°) und sogar bei Rohren, die sich außerhalb der normalen Toleranzen befinden, sei es aufgrund des tatsächlichen Außendurchmessers, als auch aufgrund von Unebenheiten und eventuellen Ovalisierungen, einen optimalen Halt.
Zudem sind sie im Gegensatz zu anderen Dichtungsarten unempfindlich gegenüber Erschütterungen und thermischen Belastungen.
Bereiten Sie das Rohr vor, indem Sie das Ende im 90°-Winkel zuschneiden und dabei die Grate entfernen, die den Dichtungsring O.-R. beschädigen könnten (sm. max. 0.2x45°).
Schräge Schnitte vermeiden. Der hintere Abschnitt des Rohrs, an dem die Verbindung mit dem Anschluss erfolgen soll, darf keine Ovalisierungen oder Beschädigungen aufweisen.
Es ist wichtig zu kontrollieren, ob der Anschluss und das Rohr sauber sind.

montagE

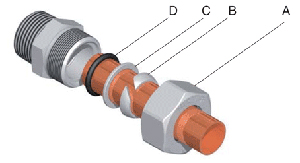

Die einfache Montage der Verschraubungen erfolgt durch Einsetzen der Komponenten in das Rohr mit folgender Reihenfolge.Zuerst die Mutter (A), dann den konischen Ring (B), der durch Festziehen der Mutter in ihrer Aufnahmestelle die Funktion hat, das Rohr zu blockieren, auf diese Weise das Herausziehen zu vermeiden und mechanische Dichtheit zu garantieren. Dann die Unterlegschutzscheibe (C) und schließlich den O-Ring (D) montieren. Dieser garantiert durch den Druck, den die Unterlegscheibe in der entsprechenden Aufnahmestelle an der Öffnung der Verschraubung ausübt, hermetische Dichtheit. Mutter (A) am von der Tabelle TECHNISCHE DATEN vorgesehenen Anziehmoment festziehen. P.S.: Montageanweisungen beachten unten.

MONTAGE-ANLEITUNG

Setzen Sie das in der richtigen Ausrichtung Rohr ein, dann die SDA Mutter und schließlich den konisch zugeschnittenen SAC Ring, den SPR Stützring und den SOR O-Ring. Setzen Sie das Rohr mit allen Komponenten bis zum Anschlag in die entsprechende Aussparung auf dem Anschlusskörper. Bei Anschlüssen ohne Anschläge empfiehlt es sich, das Rohr mindestens 15 mm weit einzusetzen.

Ist das Rohr positioniert, lassen Sie den SOR O-Ring bis in seinen Sitz gleiten. Der Stützring muss auf dem SOR O-Ring aufliegen. Nachdem auch der der konisch zugeschnittene SAC Ring eingesetzt wurde, beginnen Sie mit dem Anziehen der SDA Mutter. DIE MUTTER MIT DEM EMPFOHLENEN ANZUGSMOMENT ANZIEHEN.

Nach dem Anschließen ist zu prüfen, ob es nicht zu Achsabweichungen von mehr als ± 4° gekommen ist.

An den Rohren, in der Nähe der Anschlüsse, besonders bei langen Rohren, ist für Halterungen zu sorgen. Empfehlenswert ist eine Halterung etwa 200 mm vom Anschluss entfernt

Bei gebogenen Rohren, ist in der Nähe der Verbindungsstelle mit den Muttern der Anschlüsse ein gerader Abschnitt zwischen dem Ende und der Biegung zu belassen, der mindestens so lang wie die doppelte Höhe der SDA Mutter ist.

Die konischen Gewinde garantieren keine hermetische Abdichtung. Um eine leckagesichere hermetische Abdichtung zu erzielen, müssen zusätzliche Dichtungselemente eingefügt werden, wie PTFE-Streifen oder Versiegelungspasten, wie "Loctite".
ABMESSUNGEN: Die in der Tabelle des Katalogs dargestellten Werte sind nur rein informativ. Die Fa. TOSI F.lli behält sich das Recht vor, aus technischen Gründen Änderungen vorzunehmen.

MONTAGE-ANLEITUNG “SICHERHEITSSCHELLE ®"



TECHNISCHE EIGENSCHAFTEN: Die “Sicherheitsschelle RTAU®” verhindert auch bei bereits montierten und in Betrieb befindlichen Anlagen das Abschrauben der Mutter und gleichzeitig das Blockieren des Rohres bei Entnahme der Verschraubung. Anwendbar bei verschraubungen anderer hersteller (retrofit) sowie bei DIN 2353 verschraubungen.

MONTAGE: Nach Überprüfen des genauen Schließmoments der Mutter, wie vom Hersteller der Verschraubungen vorgesehen, die beiden Halbkreise so auf das Rohr und die Mutter positionieren, dass die Verbindungsschrauben bequem angezogen werden können. Die Schrauben mit einem Drehmoment von 5Nm verschrauben.
